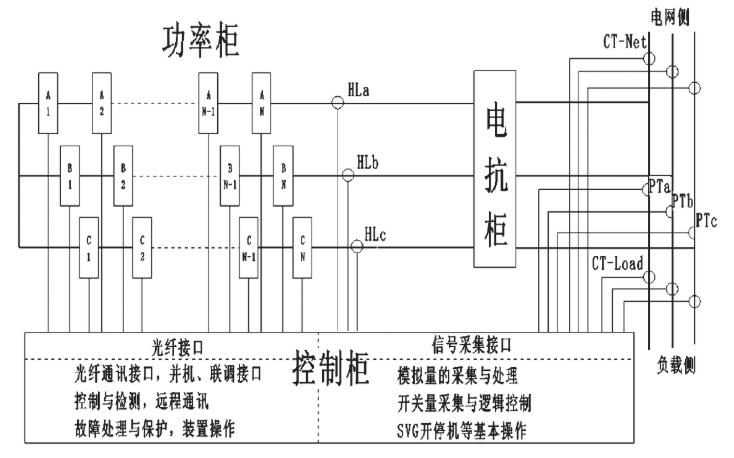

高壓SVG結構圖

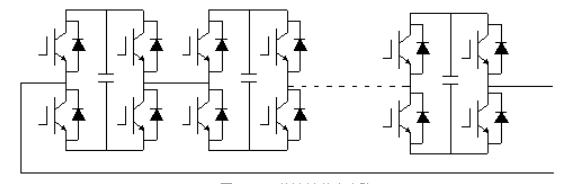

高壓SVG IGBT級聯基礎電路





1．低電壓穿越技術
2．諧波補償技術
3．負序補償技術
4．多機并聯協調控制技術
5．PT、CT接線自動分析技術
6．串行光纖通信技術




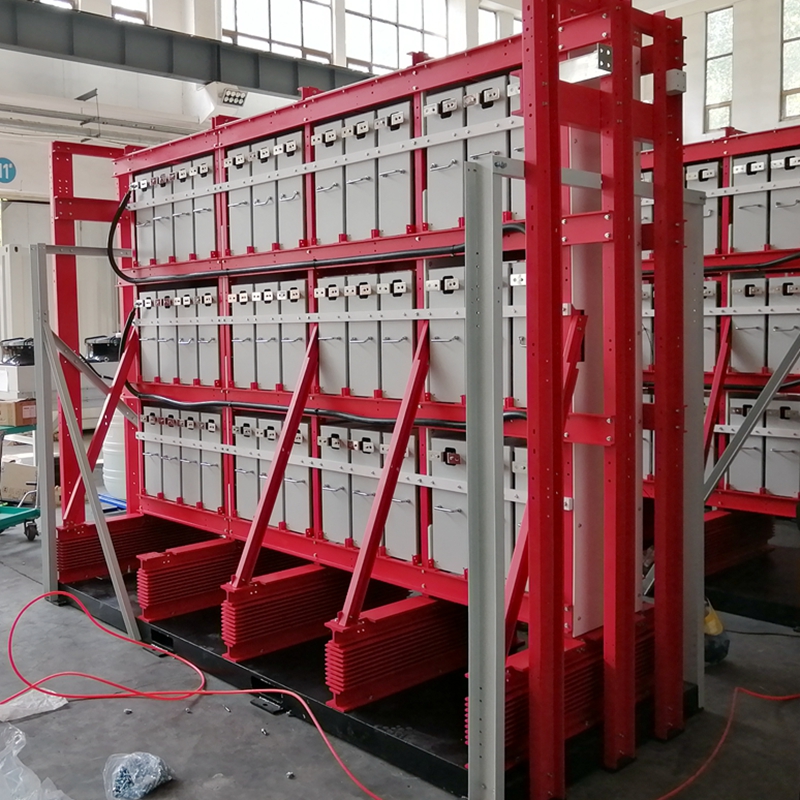

       安徽中電HSVG系列產品采用現代電力電子、自動化、微電子及網絡通訊等技術，采用先進的瞬時無功功率理論和基于同步坐標變換的功率解耦算法，以設定的無功性質及大小、功率因數、電網電壓等為控制目標運行，動態的跟蹤電網電能質量變化調節無功輸出，并能實現曲線設定運行，提升電網質量。
　　 易操作、高性能、高可靠性的HSVG系列產品為滿足用戶對提高輸配電電網的功率因數、治理諧波、補償負序電流的迫切需求做出相應設計，具有以下特點：
　　 ●  快速響應，瞬時補償：全系列采用瞬時無功理論，控制器響應時間≤1ms，全功率響應時間≤5ms，特別適合于無功響應時間要求嚴格的場合，如軋鋼、煉鋼、提升類以及沖擊性負荷。
        ●  負序抑制，平衡系統：配電網中存在大量的三相不平衡負載，典型的如電力機車牽引負荷和交流電弧爐等。同時線路、變壓器等輸配電設備三相阻抗的不平衡也會導致電壓的不平衡問題產生。SVG能夠快速的補償由于負載不平衡所產生的負序電流，始終保證流入電網的三相電流平衡，大大提高了供用電的電能質量。
　　●  諧波治理，保證安全：裝置可有效補償13次及以下諧波，補償率可達92%，從而有效避免了保護及安全自動裝置誤動作；有效避免了電容器模組諧波及諧波電流放大，使電容器過負荷或過電壓，甚至燒毀；解決了增加變壓器損耗，引起變壓器發熱，以及導致電力設備發熱，電機力矩不穩甚至損壞的問題；避免了加速電力設備絕緣老化，易擊穿和降低電弧爐生產效率，增加損耗以及干擾通訊信號問題。
　　●  精準補償，變罰為獎：很多現場因考核點功率因數低于供電局要求，勢必產生力調電費罰款。SVG可根據考核點設置的功率因數目標值，實時無級調節裝置補償?shù)臒o功功率，使考核點的功率因數穩定在設定的目標值，杜絕因功率因數不達標而被罰款或者過度補償造成的電網不穩定現象發生，也杜絕了因過補、欠補帶來的經濟損失。
　    ●  接口豐富，即插即用：具有以太網、RS485、CAN、高速光纖等通訊接口，支持MODBUS_ RTU、 ProfiBUS、電力CDT91規約、IEC61850- 103/10等通訊規約，可以實現遠程監控，無人值守。
　　●  模塊設計，簡便快捷：功率單元、供電電源、主控系統、二次配線等采用模塊化設計，便于規?；a(chǎn)和現場安裝與維護。
　    ●   高低穿越，極端無懼：在用戶主電源電壓瞬時跌落、瞬時升高、廠用電網大負荷切換時，在國標允許的范圍內，電網恢復后SVG可快速的自動正常運行，無需人員操作，增強電網適應性，可適應不同深度的U0（100%-0%）電網跌落。
　　 ●   電壓閃變，波動可抑：在負荷急劇變化時，易產生電壓波動和閃變現象，比如電弧爐、軋機、氧氣站透平空壓機組等。SVG能夠根據電網電壓變化情況，快速的提供變化的無功電流，以補償負荷變化引起的電壓波動和閃變現象。





       ●  額定工作電壓：6kV；
　　●   額定容量：±0.5～±25Mvar；
　　●   輸出無功范圍：感性額定無功到容性額定無功范圍內連續變化；
　　●   響應時間：≤5ms；
　　●   過載能力：1.2倍過載1min；
　　●   輸出電壓總諧波畸變率（并網前）：≤5%；
　　●   輸出電流總諧波畸變率THD：≤3%；
　　●   系統電壓不平衡保護，整定范圍：4%～10%；
　　●   效率：額定運行工況≥99.2%；
　　●   運行溫度：－20℃～+40℃；
　　●   貯存溫度：－40℃～+65℃；
　　●   人機界面：采用中英文可設置的彩色觸摸屏顯示；
　　●   相對濕度：月平均值不大于90﹪（25℃），無凝露；
       ●   冷卻方式：強迫風冷、水冷、空調（可選）；
       ●   安裝方式：戶內、集裝箱（可選）；
　　●   海拔高度：﹤2000m；
　　●   地震烈度：≤8度。




       ● 6KV高壓動態無功補償SVG戶內風冷系列
　　● 6KV高壓動態無功補償SVG戶外風冷系列
　　● 6KV高壓動態無功補償SVG內水冷系列
　　● 6KV高壓動態無功補償SVG戶外水冷系列
　　● 10KV高壓動態無功補償SVG戶內風冷系列
　　● 10KV高壓動態無功補償SVG戶外風冷系列
　　● 10KV高壓動態無功補償SVG內水冷系列
　　● 10KV高壓動態無功補償SVG戶外水冷系列
　　● 35KV高壓動態無功補償SVG戶內風冷系列
　　● 35KV高壓動態無功補償SVG戶外風冷系列
　　● 35KV高壓動態無功補償SVG內水冷系列
　　● 35KV高壓動態無功補償SVG戶外水冷系列
       ● 35KV降壓式動態無功補償裝置
