項目概況：
       江蘇某紡織廠主要負載為大容量UPS及電腦織機，UPS向負載提供穩壓精度高、波形失真小的高質量電能，但是由于UPS是非線性負載，UPS中的整流裝置產生了大量諧波電流，使網側的電流畸變率很高，對電網造成諧波污染的同時，也影響了無功柜的正常投入，必須進行諧波治理。
        諧波治理方案

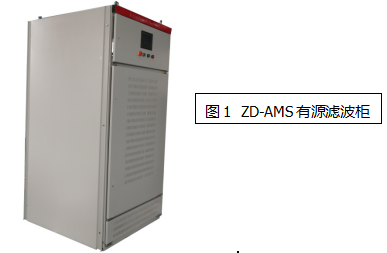

        根據安徽中電電氣有限公司的現場測試結果發現，無功補償柜無法正常投入使用的原因是UPS產生的諧波電流被無功補償柜的電容器放大產生了過電流而跳閘，為此，加裝安徽中電電氣有限公司自助研發的ZD-AMS有源濾波裝置（如圖1）即可濾除諧波。
