DWJ型低壓無功補償裝置
瀏覽：1789 發布日期：2020-06-05 文章來源：安徽中電電氣有限公司

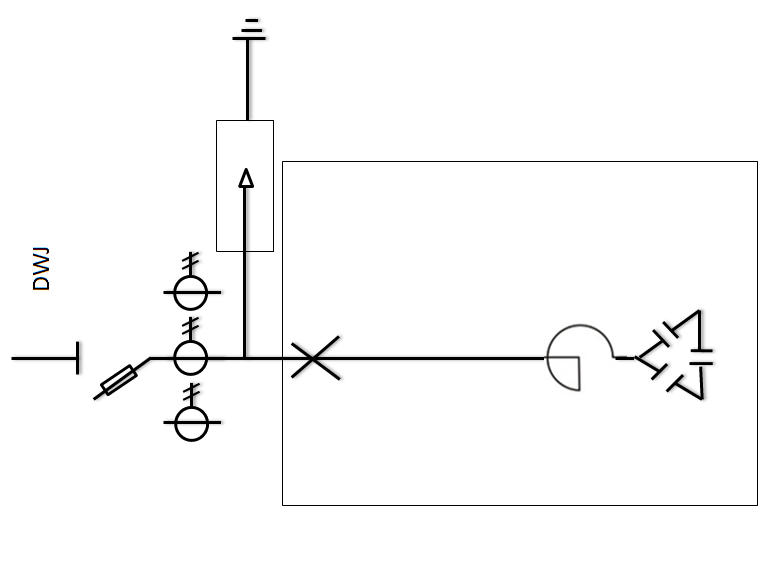

概述： 低壓無功補償裝置指的是在電子供電系統中所承擔的作用是提高電網的功率因數，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境。所以無功功率補償裝置在電力供電系統中處在一個不可缺少的非常重要的位置。合理的選擇補償裝置，可以做到最大限度的減少網絡的損耗，使電網質量提高。反之，如選擇或使用不當，可能造成供電系統，電壓波動，諧波增大等諸多因素，DWJ型無功補償裝置是利用交流接觸進行動作投切，有效的對母線進行補償。
由控制器對母線的電壓及電流進行采集取樣，判斷是否要進行系統的無功補償。當需要進行無功補償時，控制則能通過通訊線給模塊發出指令，由一個個獨立的模塊進行補償。
一、交直流傳動電機和軋機電網電壓波動，功率因數降低，產生奇次諧波，使電網電壓畸變。
二、電焊機群電焊機為單相負荷時，3次諧波電流大、波形畸變嚴重，三相電流極不平衡，電壓閃變嚴重。
三、智能建筑商業大樓和高層住宅配電中，現代電力電子設備（可調速馬達，空調，在線UPS，開關電源，彩電，激光打印機等）為非線性負荷，雖然負荷沖擊性小，但所產生的諧波電流非常嚴重。
四、電弧爐電弧爐作為非線性及沖擊負荷接入電網。導致電網嚴重三相不平衡，產生負序電流；產生高次諧波，普遍存在偶次諧波與奇次諧波共存的狀況，使電壓畸變更趨復雜化；存在嚴重的電壓閃變；功率因數低。
五、中頻爐中頻爐在工作時所產生的奇次諧波電流嚴重。
使用地方：室內
使用海拔：<2200米 ，特殊情況需說明
使用溫度：-25℃-+45℃
使用空氣相對濕度：80%-90%
