產品概述

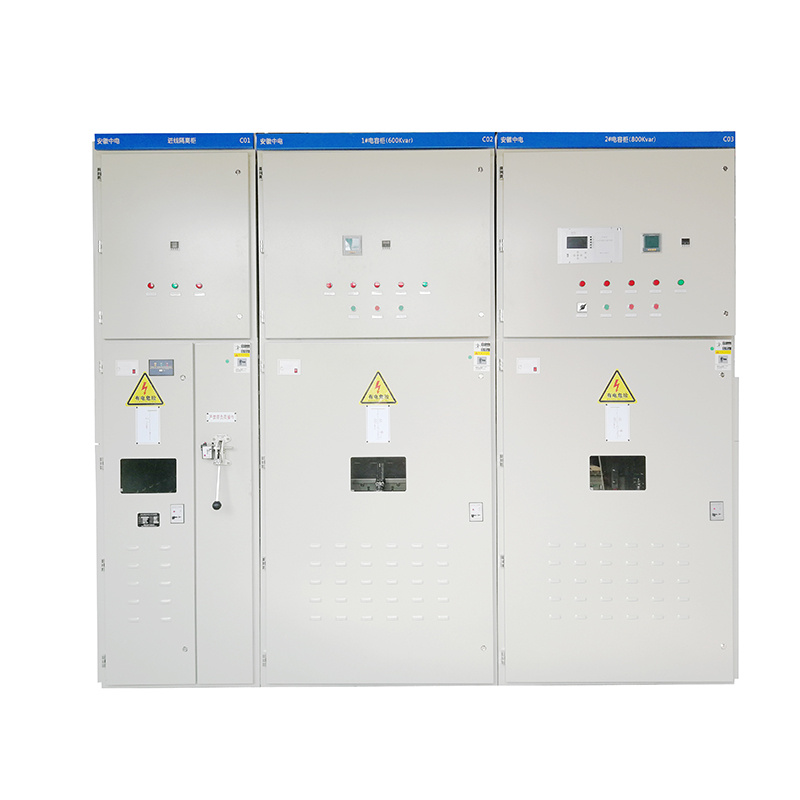

ZG-GWJ高壓分組自動無功補償裝置根據供電母線的電壓和無功情況，自動投切電容器組，跟蹤負荷的變化情況進行無功補償，從而提供功率因數，改善供電質量，降低電能損耗。安裝于35kv或110kv變電站內的出線母線側，或安裝于6、10kv開閉所內，也常安裝于工況企業的高壓電動機的控制柜前進行就地補償。
   ZG-GWJ裝置具備無功自動補償，自動跟蹤無功負荷的變化情況，投切電容器組，改善功率因數，提高電能質量；抑制諧波功能，可以根據現場給的諧波情況配備串聯電抗器，組成LC回路，抑制諧波；完善的電容器組保護，具備過壓保護、欠壓保護、過流保護、零序電壓保護、電容支路不平衡電壓保護
ZG-GWJ裝置適用于3～35kV系列電力系統中，用以補償系統無功功率，提高功率因數，調整電網電壓，降低線路損耗，改善供電質量，提高供配電設備的使用效率，容量可從數百千乏到數萬千乏。該裝置在主接線型式、保護方式、限制涌流及抑制諧波過負荷等方面進行了綜合考慮，以保證運行安全可靠；裝置結構簡單、緊湊，便于現場安裝和維護；可用于冶金、礦山、石油、化工、機械、建材、市政、輕工等行業。


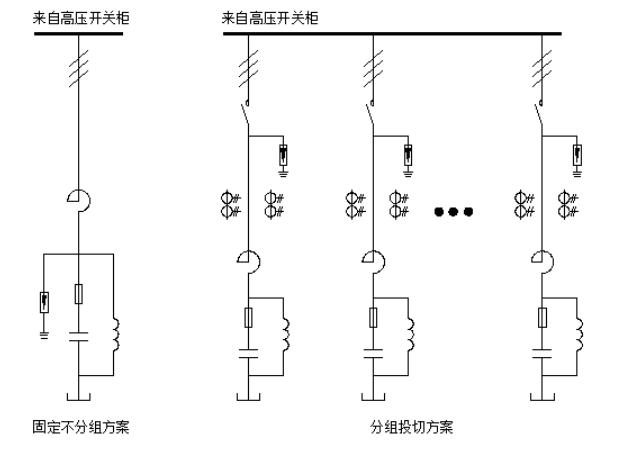

ZG-GWJ高壓無功補償裝置由系統電壓互感器（PT）采集A、C相電壓信號，系統電流互感器（CT）采集B相電流信號傳送到HZS型無功補償控制器。經過控制器采樣電路，得到電壓、電流的模擬信號，再經A/D轉換，得出電壓、電流等的數字量，然后通過控制器微處理器的運算，得出電壓、電流、有功、無功、功率因數、諧波百分比等參數，與存貯在固定存貯器中的系統設置點（用戶可根據以上參數選擇不同的控制模式。如：根據無功+電壓、電壓、電流、功率因數等）進行比較，由系統決定什么情況下操作電容器組，并通過高壓交流真空接觸器來執行電容器組的分、合閘，從而達到自動循環投切電容器組，補償線路無功的目的，使電網上無功功率供需就地自動平衡，起到了降低線損、提高功率因數及系統的輸電能力、改善配電網供電質量等重要的作用。

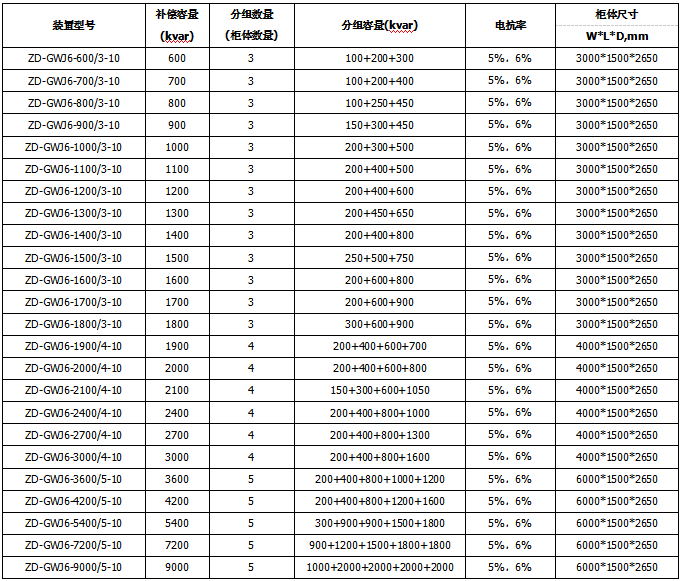

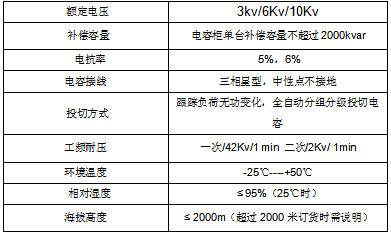

       ZD-GWJ裝置采用優質高壓電力電容器，可靠性高、壽命長、損耗小、運行溫升低；
　　電容器設有完備的安全放電措施，斷電后，5S內將電容器的殘壓降至50V以下；
　　具備完善的電容器保護功能，單臺電容器短路保護采用噴逐式熔斷器，電容器組不平衡保護可選用中性點不平衡電流保護、開口三角電壓保護、電壓差動保護等；
　　可選配電抗率為0.5%～13%的串聯電抗器，可限制合閘涌流和抑制特定次數諧波；
       裝置具備完善的保護措施，過流、速斷、過壓、低電壓等功能，確保設備安全運行。
