概述
靜止無功發生器（英文描述為：Static Var Generator，簡稱為SVG），SVG基于電壓型逆變器原理，使用絕緣柵雙極型晶體管（IGBT）來控制逆變交流電壓的大小和相位，從而達到無功和諧波補償?shù)哪康?。由于IGBT的開關頻率很高（可達幾十kHz），所以SVG可以快速對無功負載進行補償，同時可以達到非常高的補償精度，SVG是目前無功功率控制領域內的卓越方案，相對于傳統的以TSC為代表的SVC 相比 ,SVG 的調節速度更快（5ms以內的響應速度）, 補償精度高（補償后功率因數達到0.99以上），補償方式靈活（既可以補償感性無功也可以補償容性無功） ,而且在采取PWM 技術等措施后可大大減少補償電流中諧波的含量。




1.200V，400V，600V，750V，1140V，單臺容量可達10Mvar
2.故障模塊不影響正常模塊的運行，并可帶電更換，可靠性極高
3.模塊化并聯設計，各模塊單元可單獨或同時補償無功
4.控制電壓波動和閃變能力較強，阻尼電網諧振
5.采用PWM交錯技術，自身諧波極低
6.增加容量，降低損耗，凈化電網
7.響應速度快，小于5ms，自身功耗較低，占地面積小




1、兩組外部CT接口，可以靈活配置應用方案以及方便現場的安裝接線應用。
2、低功耗低噪聲，采用PWM調速風扇，風扇轉速隨著輸出進行調節。
3、選用品牌高溫長壽命電解電容，在額定環境下確保產品壽命長達十年。封閉式強迫風道設計，將需要通風散熱的區域與其它區域隔離，將怕灰塵的元器件與風道隔離，保證設備運行過程中溫度處于比較低的水平，間接提高系統壽命。
4、24小時滿載老化，確保設備出廠前進行充分的測試與考驗。
5、PCB三防漆工藝滿足潮濕，灰塵，等其它嚴酷環境的使用。
6、具備電容器投切控制接口。
7、補償方式靈活，可同時補償無功，諧波和不平衡。
8、支持多機并聯，最多可以10臺并聯。

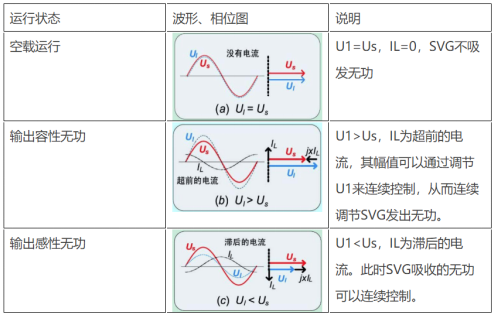

采用可關斷電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流。迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。SVG無功作為有源型補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。



1.需要對無功、諧波進行綜合補償?shù)挠秒娤到y(tǒng)
2.使用特殊交流電壓的電解工業領域
3.功率因數低區域用電系統，例如工廠、企業等
4.使用大功率非線性負載、沖擊性負載（例如氣泵等）生產企業
5.用電狀況惡劣的邊遠地區，例如農村、山區、風電場等
6.對電網質量要求高的用電系統，例如醫院等
