概述

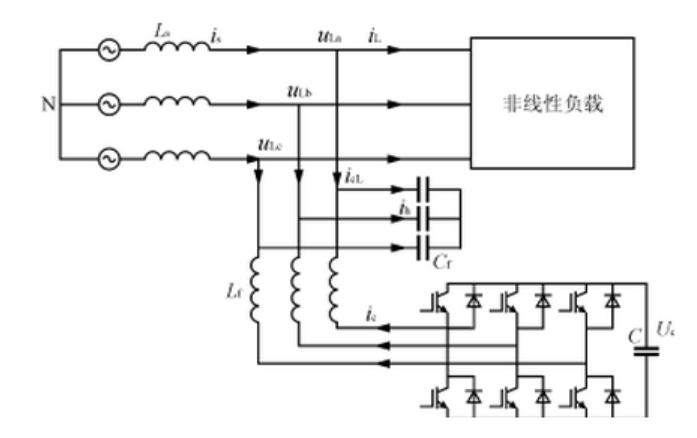

ZD-AMS有源電力濾波器(APF)是動態濾除諧波的新一代諧波治理解決方案，采用先進的動態實時跟蹤補償方式消除電網諧波。ZD-AMS APF是一種基于電流檢測和電流注入技術的大功率電力電子裝置。通過實時監測由非線性負載所產生的電流波形，分離出諧波部分，通過控制 IGBT 的觸發，將大小相對，方向相反的諧波電流注入到電網中，實現濾除（抵消）諧波的功能，從而提高電氣系統安全可靠性、達到節能增效的目的。







1.200V，400V，600V，750V，單臺容量可達3000A
2.故障模塊不影響正常模塊的運行，并可帶電更換，可靠性極高
3.可動態實時濾除2~50次諧波，有效濾除率可達95%
4.全響應時間小于5ms
5.更好的治理閃變和電壓波動
6.獨特紋波自消除技術，紋波小






1、基于自適應線性神經元網絡（ADALINE)）的檢測濾波算法，現場參數自學習，調試簡單方便,無須根據現場情況進行參數設置和調試。
2、兩組外部CT接口，可以靈活配置應用方案及方便現場的安裝接線應用。
3、進口工業級主控芯片及高精度16位AD，高補償精度和高可靠性。
4、低功耗低噪聲，采用PWM調速風扇，風扇轉速隨著輸出進行調節。
5、選用品牌高溫長壽命電解電容，在額定運行情況下確保產品壽命。
6、封閉式強迫風道設計，將需要通風散熱的區域與其它區域隔離，將需防灰塵的元器件與風道隔離，保證設備運行過程中溫度處于比較低的水平。
7、24小時滿載老化，確保設備出廠前進行充分的測試與考驗。
8、PCB三防漆工藝滿足潮濕，灰塵等其它嚴酷環境的使用。
9、補償方式靈活，可單獨或同時補償無功，諧波和不平衡。
10、完善的保護功能，具有過壓、欠壓、過流和過溫等保護。
11、支持多機并聯，最多可以10臺并聯。
12、支持手機App及GPRS監控。










1.電網諧波較大區域用電系統，例如工廠、企業等
2.使用大功率非線性負載、沖擊性負載（例如氣泵等）的生產企業
3.對電網質量要求高的用電系統，例如醫院等
4.需要對無功、諧波和三相不平衡進行綜合補償?shù)挠秒娤到y(tǒng)

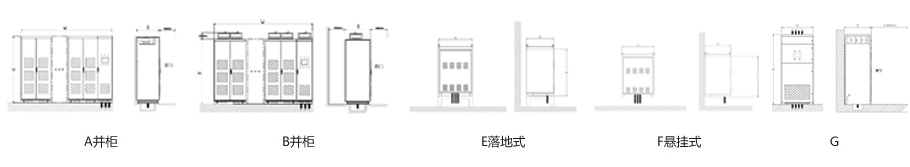

5.原有設備改造場所或要求與開關柜并柜安裝的場所
